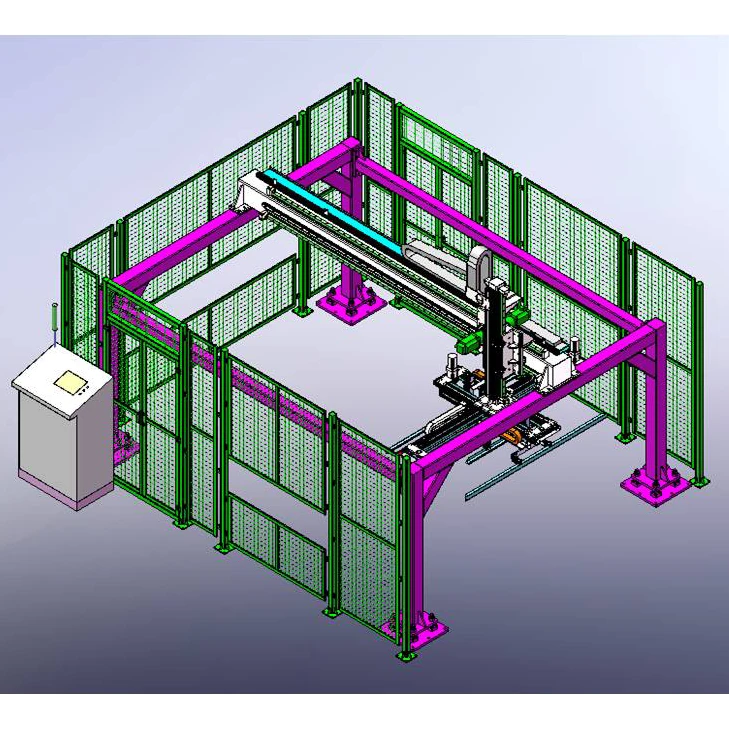

Funzioni dell'apparecchiatura e introduzione
1. Crescita dei componenti in entrata e in uscita;
2. Metodo di trasmissione: trasmissione a cinghia sincrona;
3. Afferrare automaticamente il telaio e posizionarlo sulla incorniciatrice;
4. Il servomotore fa muovere la cinghia sincrona, facendo spostare la pinza nella posizione designata per un posizionamento preciso;
5. La struttura principale dell'apparecchiatura è realizzata mediante saldatura quadrata;
6. Combinazioni multiple di cilindri per una facile presa;
7. Il braccio del robot per l'inquadratura automatica ha una struttura a forma di L, con un cantilever più corto e una struttura più stabile;
8. Metodo di controllo: controllo del movimento + servoazionamento.
Principali parametri prestazionali dell'apparecchiatura
Specifiche dei componenti applicabili: i componenti compatibili includono componenti in doppio vetro con una lunghezza di 1500 mm-2000mm e una larghezza di 600 mm-1000mm, nonché componenti convenzionali
Ritmo di lavoro: circa 29 secondi
Capacità produttiva massima: circa 2979 pezzi al giorno
Operatore online: nessuno
Peso: circa 2100 kg
Potenza nominale (KW): 5,62KW
Consumo di gas (l/min): 10 l/min
Pressione (MPa): 0.6-0.8MPa
Rumore (dbA): ＜ 72 dB
Dimensioni esterne (lunghezza x larghezza x altezza): 4100 mm x 4770 mm x 2300 mm (inclusa rete protettiva)
Vantaggi Introduzione
1. L'apparecchiatura è azionata da un servomotore, azionato da ingranaggi e cremagliere e guidato da una guida lineare, che presenta i vantaggi di un posizionamento preciso e di un funzionamento regolare;
2. L'intera macchina è dotata di una recinzione di sicurezza che fornisce protezione di sicurezza;
3. L'intera macchina è dotata di protezione dallo spegnimento e dal gas;
4. L'intero processo di presa del telaio è completato dal controllo pneumatico, efficiente e conveniente;
5. Controllo completamente automatico dell'attrezzatura, senza necessità di intervento del personale;
6. L'interfaccia di programmazione è semplice e intuitiva.
|
