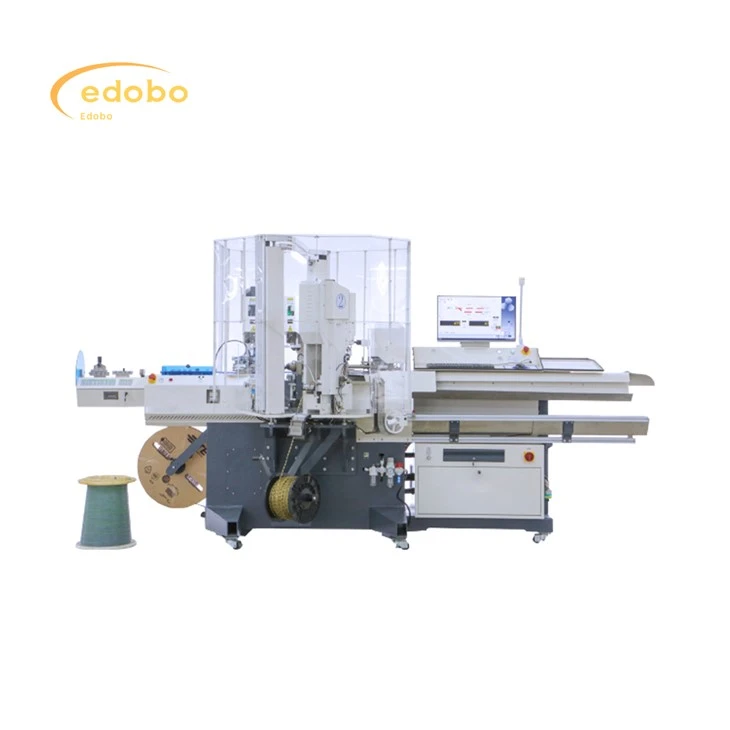

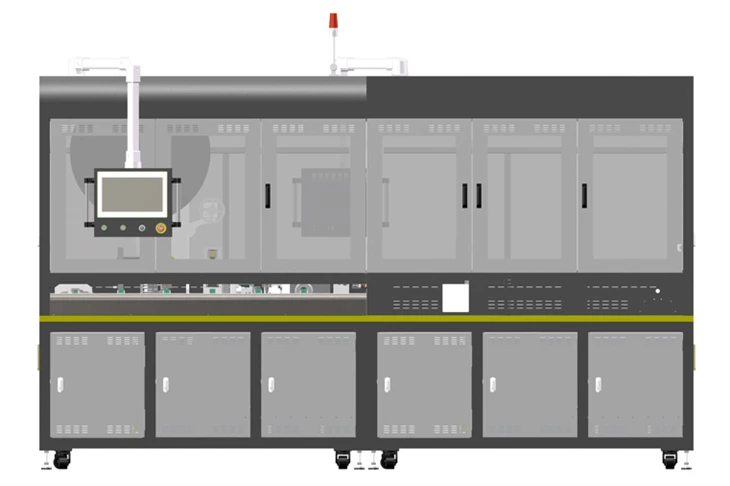

Pannello solare MC4 Linea di connessione Linea di produzione

Assemblaggio di connettori positivi e negativi

Polo negativo (connettore femminile):

1. Abbandonatura (connettore femminile):Inizia con l'alloggiamento del connettore femminile.

2.Inserto per alloggi (connettore femminile):Inserire l'O-ring nell'alloggiamento femminile.

3.Assemblaggio di Grommet & Collet (connettore femminile):Assemblare la colpa e il colletto per il connettore femminile.

4. Assemblaggio di contanti per alloggiamento (connettore femminile):Inserire il tetto montante e il colletto nell'edilizia abitativa femminile.

5.Cap Assemblaggio (connettore femminile):Attaccare il cappuccio all'alloggiamento del connettore femminile.

Polo positivo (connettore maschile):

1. Abbandonatura (connettore maschile):Inizia con l'alloggiamento del connettore maschile.

2.Assemblaggio di ghiottone e colletto (connettore maschile):Assemblare il ghiandaio e il colletto per il connettore maschile.

3. Assemblaggio di contanti per alloggiamento (connettore maschile):Inserire il tetto montante assemblato e il colletto nell'alloggiamento maschile.

4. Assemblaggio di gap (connettore maschile):Collegare il cappuccio all'alloggiamento del connettore maschile.

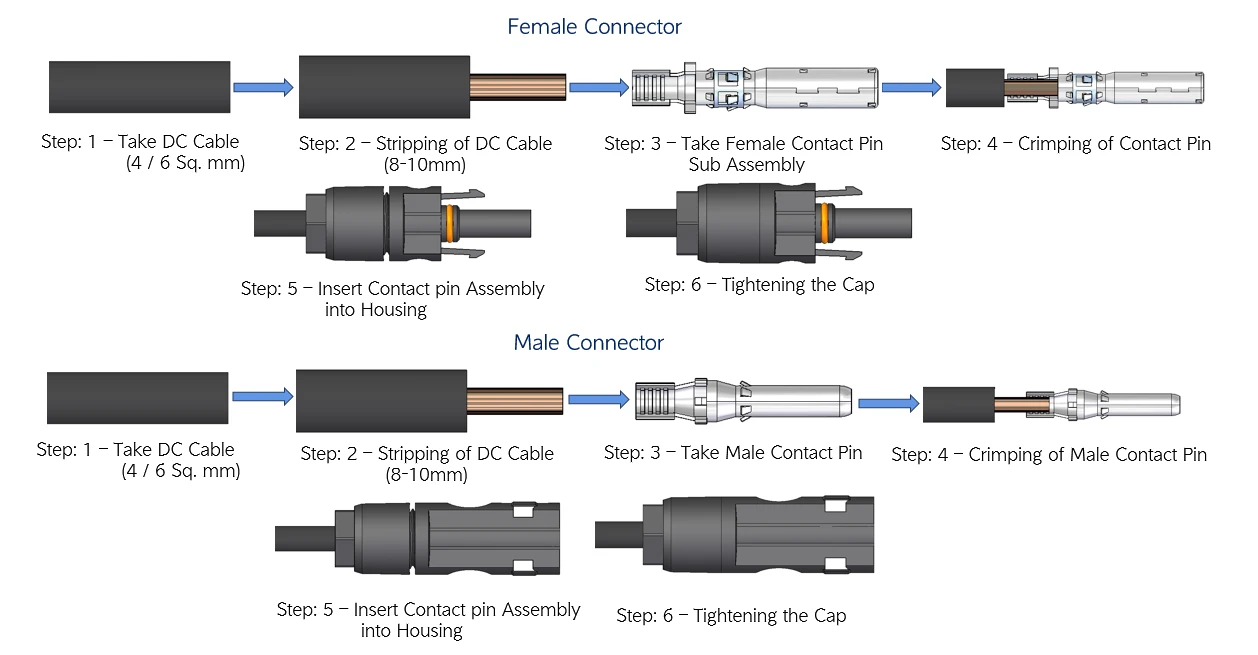

I passaggi di crimpatura del terminale includono principalmente i seguenti passaggi:

2. PRESENTATO DC Cavo:Preparare un cavo DC.

2. Prepara il cavo:Strizza una lunghezza dell'isolamento dal cavo CC (filo).

3. Selezionare il perno di contatto:Prendi il gruppo di perni di contatto femmina o maschile

4.Crup il perno di contatto:Posizionare il filo spogliato nel perno di contatto e utilizzare uno strumento di crimpatura per collegare in modo sicuro il perno di contatto al filo.

5.insert in alloggi:Inserire l'assemblaggio del perno di contatto arricciato nell'alloggiamento del connettore.

6. Tenten il cappuccio:Assicurare il cappuccio sull'alloggiamento per completare il connettore.

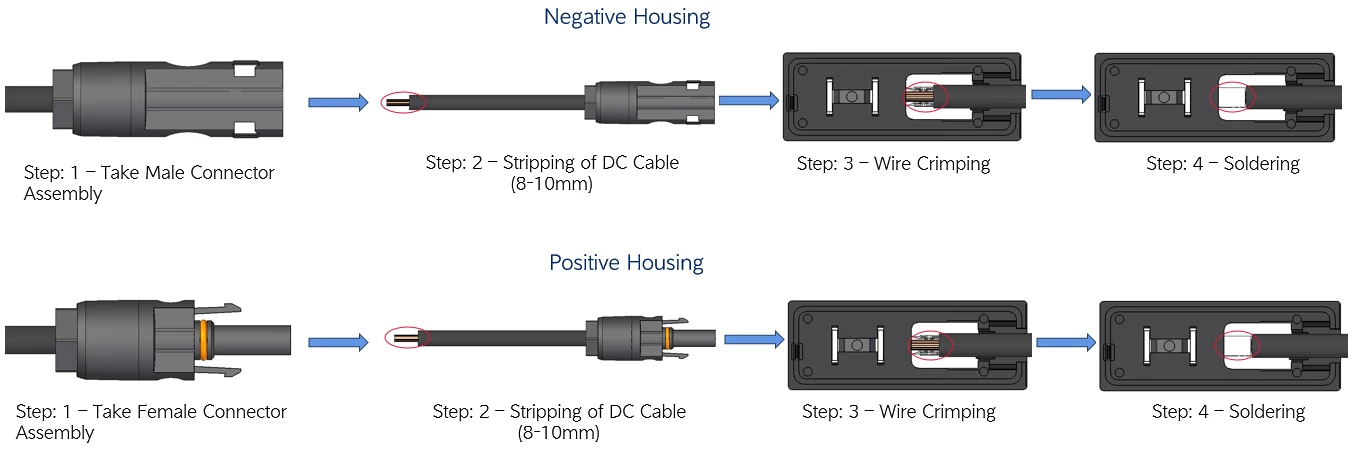

Il filo è stato incriminato direttamente nella scatola di giunzione:

Prendi il gruppo connettore:Prendi il gruppo connettore maschile o femminile.

Striscia il cavo:Strip 8-10 mm di isolamento dal cavo DC.

Filo crimping:Aggrappa il filo spogliato direttamente nella scatola di giunzione. La scatola di giunzione avrà terminali interni (spesso linguette o connettori in metallo) progettati per ricevere e tenere saldamente il filo.

Saldatura (fissa):Saldare la connessione. La saldatura aggiungerà ulteriore forza e contribuirà a prevenire la corrosione nella connessione.

1. Questa linea di produzione viene utilizzata principalmente per i seguenti processi: carico del cavo, disposizione del cavo, alimentazione e raddrizzamento del cavo, taglio del cavo, crimpatura del cavo, ispezione visiva, inserimento del connettore, avvitatura del connettore, ecc.

2. Le fonti di alimentazione richieste sono elettricità e aria compressa. Ogni una workstation e unità trasportatore lavora insieme vicino per diventare uno.

3. Il materiale principale utilizzato nella produzione di tutta la macchina è un telaio saldato e tutte le parti che sono soggette a corrosione ricevono trattamenti superficiali come la pittura e l'elettroplaggio per garantire alcuna corrosione e un buon aspetto durante il periodo di garanzia o anche più a lungo.

4. La progettazione dell'attrezzatura considera pienamente l'ergonomia e la sicurezza delle operazioni di fabbrica. L'attrezzatura può contare automaticamente la produzione di produzione.

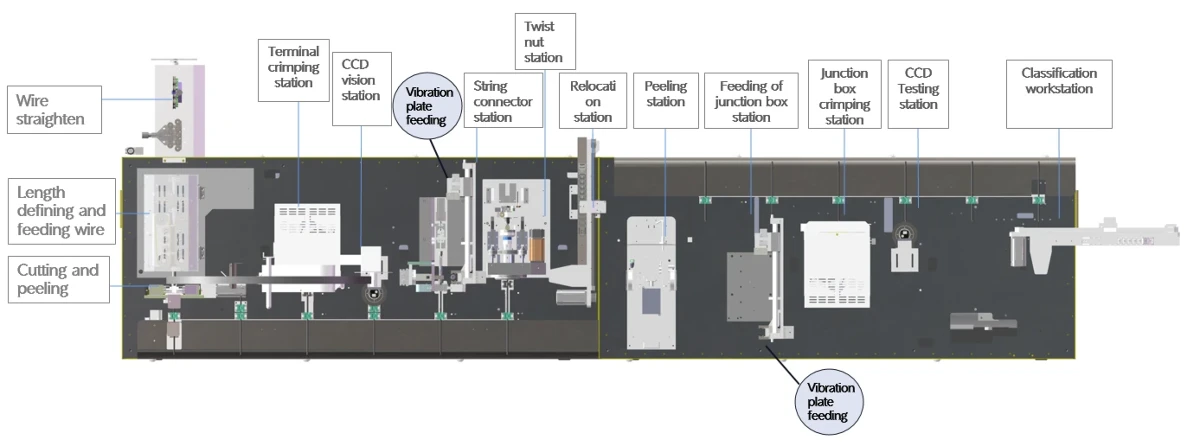

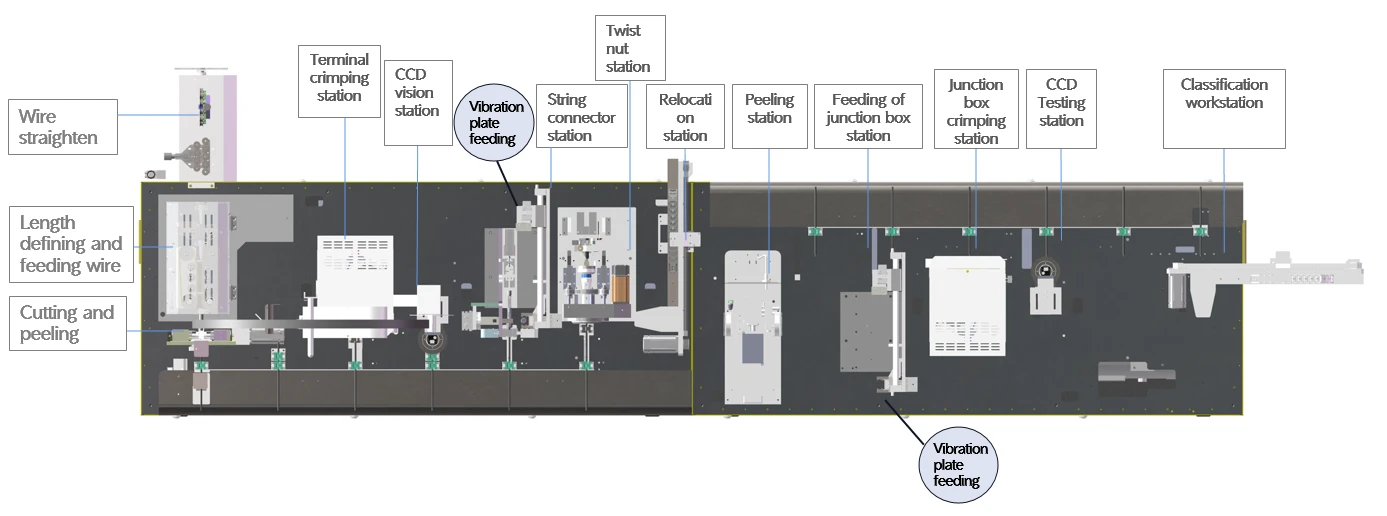

1. La linea di produzione è adatta per l'elaborazione automatizzata dei cavi fotovoltaici. La linea di produzione scorre da sinistra a destra e può ottenere stripping a filo, crimpatura terminale, rilevamento del CCD, filettatura del connettore, torsione dei dadi, scatola di giunzione crimpatura, rilevamento CCD

2. Diametro del filo applicabile: 4mm²

3. Lunghezza della riga: 15 0 mm -600 mm, tolleranza ± 0,002 * l +1 mm;

4. Range di lunghezza del peel: 1-9 mm;

5. RITHMO DI PRODUZIONE: maggiore o uguale a 4 secondi;

6. Dimensione host: 1200 × 4000 × 2400mm

7. Sistema operativo per macchine umane: l'interfaccia schermata toccabile è semplice e chiara, consentendo un rapido controllo del funzionamento della macchina. Tutti i parametri possono essere facilmente impostati e archiviati e le istruzioni operative vengono visualizzate in modo intuitivo e semplice attraverso le immagini. Viene fornito con una funzione di protezione da password a livello 4- (con autorizzazioni divise in operatore, controllo di qualità, tecnico e gestore), una luce di errore e coordinamento del codice di errore per la manutenzione, raggiungimento di una facile manutenzione e riduzione dei costi;

8. La maggior parte delle workstation utilizza prodotti maturi per l'integrazione per garantire la stabilità del prodotto;

9. Adozione del sistema di controllo del motore servo per garantire l'accuratezza del prodotto;

10. Il programma può archiviare fino a 100 file e è possibile accedere selezionando il numero del programma. Il server di database raccoglie i dati di produzione e organizza la qualità per la linea di produzione, rendendo conveniente per il sistema superiore (MES o ERP) per estrarre dati e tracciare i dati di elaborazione durante la produzione di prodotti attraverso la rete;
