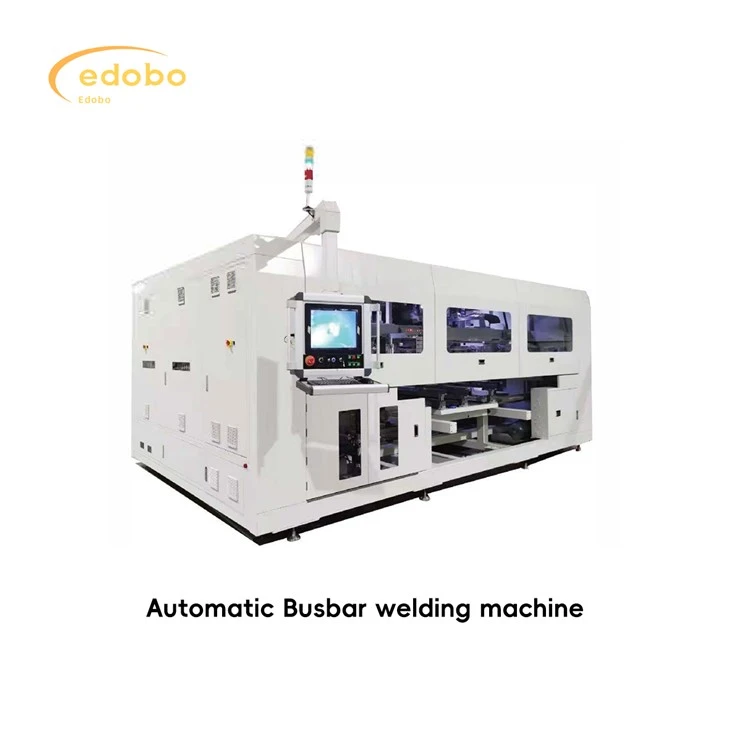

Saldatrice per sbarre collettrici a celle solari

Funzione dell'attrezzatura: allungare, correggere, tagliare, piegare e posizionare con precisione le sbarre di testa, coda e centrali e utilizzare la mano di sollevamento per eseguire la calibrazione secondaria sulla stringa sul modulo. I fili all'inizio e alla fine della linea vengono saldati insieme alle sbarre collettrici in un colpo solo e trasmessi alla stazione di lavoro successiva. Questa macchina è opzionale con la funzione di raschiatura della vernice nera, la funzione di rilevamento post saldatura e la funzione di punzonatura delle sbarre collettrici.

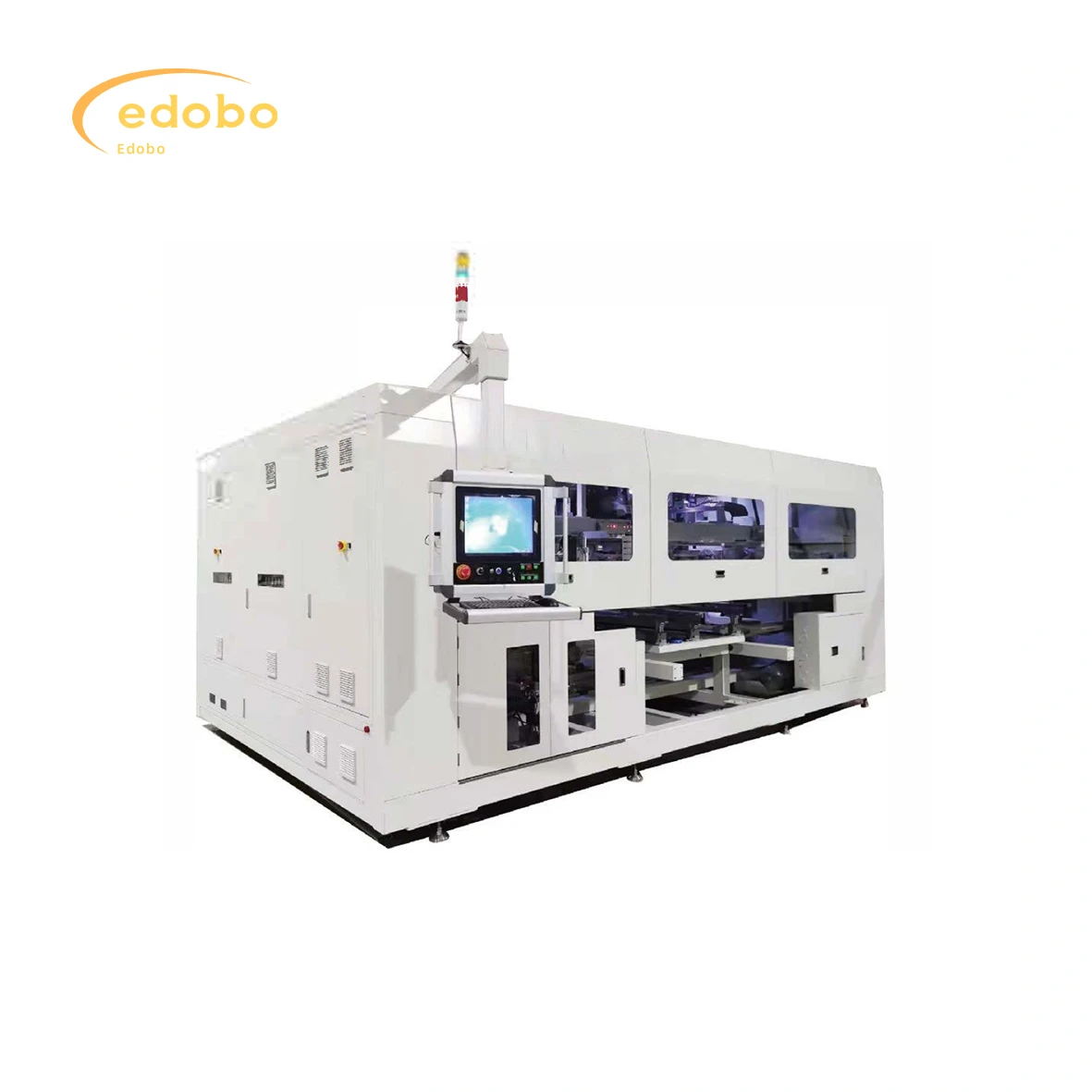

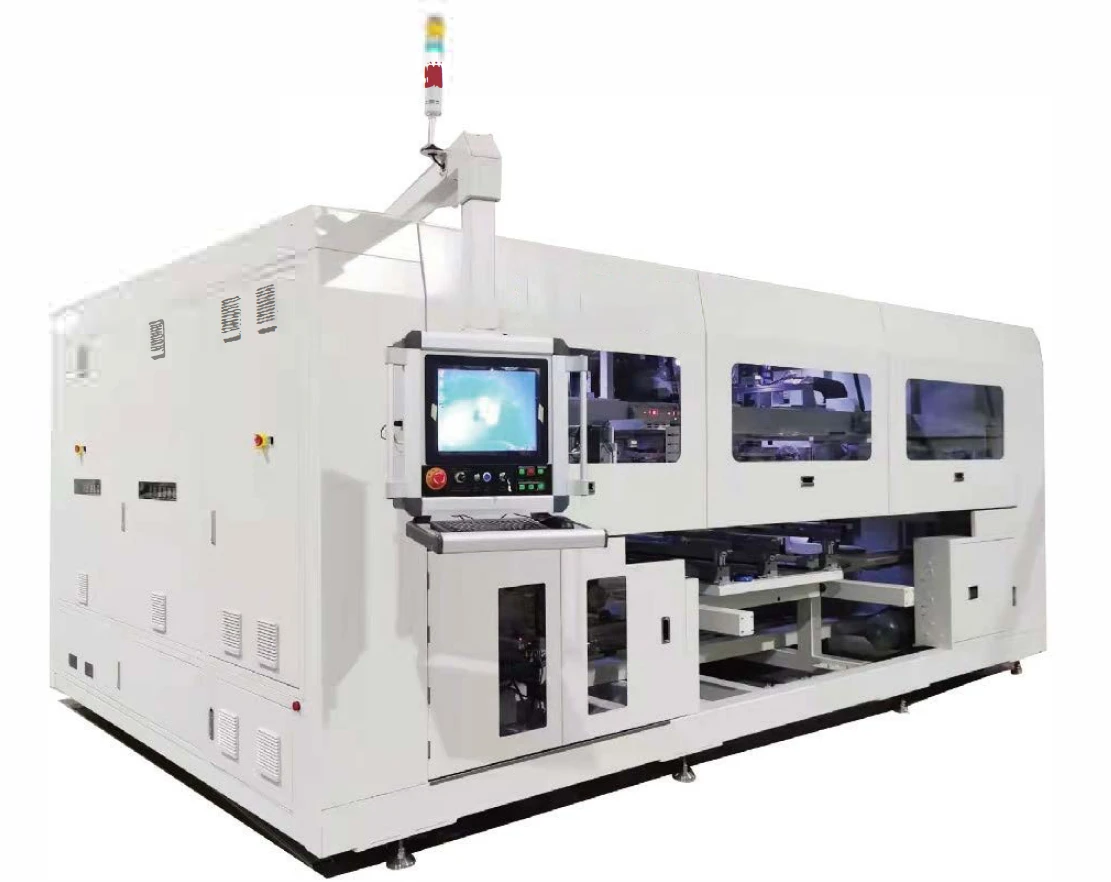

Autobus automatico

La catena di montaggio trasferisce il pannello cellulare allineato alla stazione di flusso anteriore della macchina per autobus ed emette un segnale affinché il pannello cellulare sia sul posto per richiedere l'ingresso. La macchina per bus automatico è pronta per consentire alla catena di montaggio di far fluire il modulo nella posizione di saldatura della macchina per bus automatico e inviare un segnale che consente l'ingresso; Il motore funziona finché il modulo non entra nella posizione di lavoro e il permesso di inserire il segnale viene revocato.

♦ Tempo di ciclo: 17 secondi/pannello (saldatura a bypass singolo) 21 secondi/pannello (apertura di saldatura a doppio bypass)
♦ Attivazione: Maggiore o uguale al 98%;
♦ Specifiche della cella: 166 mm-230 mm;
♦ Specifiche del pannello:
Una cella 156-180:
6 corde x 10 mezzi pezzi x 2;
6 corde x 11 mezzi pezzi x 2;
6 corde x 12 mezzi pezzi x 2;
6 punture x 13 mezzi pezzi x 2
B.182 Cella:
6 corde x 9 pezzi x 2:
C.210Cella:
6 corde x 10 mezzi pezzi x 2;
6 corde x 15 un terzo pezzi x 2
D.210Cella:
5 corde x 10 mezzi pezzi x 2;
5 corde x 15 un terzo pezzi x 2
♦ Spazio cella: -0.5-4mm;
♦ Spazio della stringa: 1-6mm; saldatura bypass dello spazio della stringa Maggiore o uguale a 10 mm
♦ Specifiche del vetro: larghezza (980-1500mm)* lunghezza (1720-2600mm);
♦ Precisione di correzione della stringa di celle Inferiore o uguale a ± 0,25 mm;
♦ Alimentazione apparecchiature: trifase 380V 50/60Hz:
♦ Potenza: picco 35kW; media 25kW;
♦ Aria: pressione positiva {{0}}.6~0.8MPa, pressione negativa circa- 70kPa;
♦ Dimensioni dell'attrezzatura: lunghezza*larghezza*altezza: 6580*5604*2621 mm (comprese due linee di assemblaggio)
