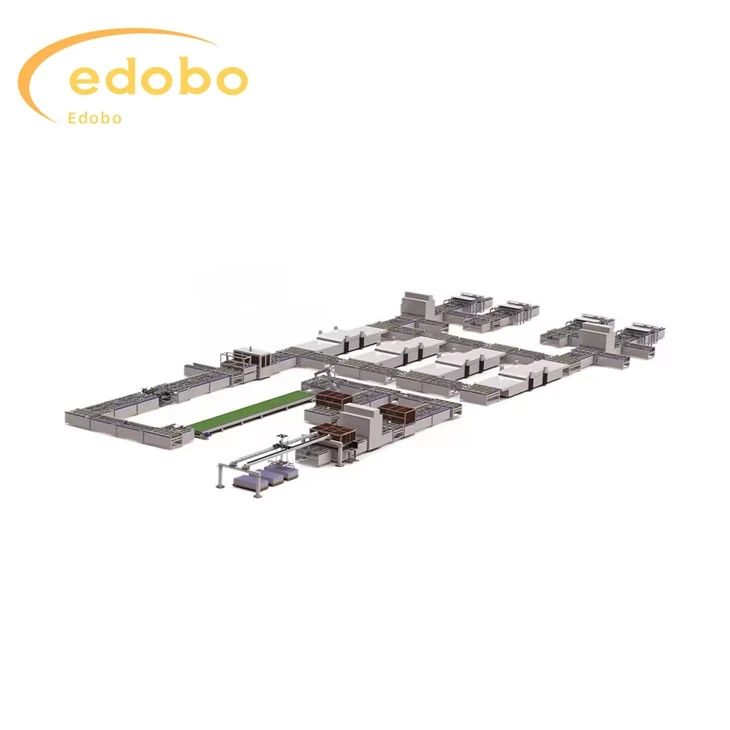

Linea di produzione di moduli fotovoltaici solari da 100 MW-600MW

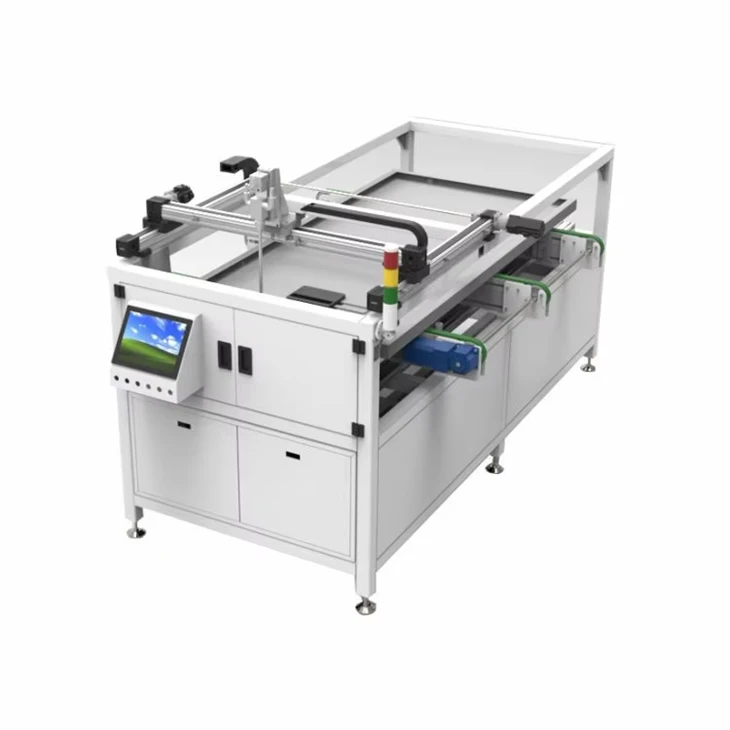

Lay up (tipo meccanico)

1. Il metodo di alimentazione è corto dentro e lungo fuori e la funzione dell'apparecchiatura è di disporli in una sequenza corrispondente. Il lato lungo della stringa di batterie è parallelo al lato lungo del componente. Il sistema di composizione locale può essere utilizzato per disporre componenti da 96, 72 e 60 pezzi e ha una funzione di regolazione meccanica.

2. Ricevere automaticamente le stringhe della batteria, raccogliere le stringhe della batteria in posizioni meccaniche e pre-raddrizzare il vetro

3. Ricevi vetro ed EVA dalla linea di produzione. Raccogliere la stringa della batteria dalla posizione meccanica. Posizionare la batteria in serie sull'EVA secondo gli elettrodi positivo e negativo. Dopo aver completato tutte le azioni, il componente restituisce.

4. La stringa della batteria viene posizionata tramite posizionamento visivo, posizionamento in fibra ottica e posizionamento meccanico.

1. La macchina adotta una cinghia sincrona, azionata da un servomotore e guidata da una guida lineare, che presenta i vantaggi di posizionamento preciso, funzionamento stabile e velocità elevata.
2. La ventosa è realizzata in poliuretano e non lascerà alcun segno sulla batteria dopo l'aspirazione.
3. La macchina è dotata di protezione elettrica e gas.
4. La macchina è completamente automatica e non richiede intervento manuale.
5. La precisione di posizionamento della stringa della batteria è ± 0,3 millimetri
6. Sei cavi di alimentazione distanziati di 1-10 millimetri l'uno dall'altro
7. Compatibile con più stringhe di batterie, dimensioni 156/182/210, 6-12 pezzi
8. Il dito principale delle celle solari è compatibile con 2/3/4/5 dita

(1) Capacità della linea di produzione: 100 MW-600MW/anno.
(2) Il requisito di alimentazione dell'apparecchiatura è 380 V (sistema trifase a cinque fili) e la richiesta di alimentazione può essere trovata nei parametri dell'apparecchiatura di ciascuna unità. La configurazione della linea elettrica sarà fornita separatamente dalla nostra azienda.
(3) Il fabbisogno di aria compressa per l'apparecchiatura è di 0.6-0.8 MPa, secca, pulita e soddisfa i requisiti delle linee di produzione automatizzate; Particelle di polvere Inferiori o uguali a 1um, punto di rugiada sotto pressione dell'acqua Inferiori o uguali a -40 gradi, olio (incluso vapore) Inferiori o uguali a 0,1 mg/;
(4) La pulizia dell'aria nello stabilimento non deve essere inferiore al livello 300000 (Classe ISO 8);
(5) Velocità di trasporto dell'attrezzatura di trasmissione: il tempo del ciclo di trasmissione è inferiore a 22 secondi, il che soddisfa il requisito di una capacità di produzione di 500 MW/anno. L'intera linea adotta una regolazione della velocità a frequenza variabile, con una frequenza di regolazione della velocità principale impostata su 30 HZ e un intervallo di regolazione della velocità di 0-50 HZ (la velocità specifica può essere trovata nei parametri dell'apparecchiatura di ciascuna unità);
(6) Dimensioni esterne della linea di trasmissione: questa apparecchiatura è un dispositivo non standard e lo schema del layout finale sarà fornito da Edobo Solar;
(7) Altezza della catena di montaggio e campo di regolazione: esiste una certa differenza di altezza tra la singola attrezzatura e l'unità di trasmissione. Per le dimensioni esterne dettagliate fare riferimento ai parametri tecnici delle singole apparecchiature; L'altezza dell'unità di trasmissione è generalmente di 950 mm ± 30 mm;
(8) La gamma di funzionamento della linea di trasmissione e dell'apparecchiatura può essere regolata tra componenti di lunghezza (1650 mm-2600 mm) * larghezza (950 mm -1500 mm), consentendo il trasporto di componenti in vari metodi di laminazione.
(9) La linea di trasmissione è liscia e la dimensione dell'offset è inferiore a 10 mm;
(10) Quando l'apparecchiatura funziona normalmente, il tasso di guasto dei componenti causato dall'apparecchiatura e dalle linee di trasmissione è inferiore a 1/1000;
(11) Livello di rumore durante il funzionamento dell'apparecchiatura Inferiore o uguale a 72 dbA (escluse le pompe di compressione)

1. La cella adotta il posizionamento visivo CCD, che presenta i vantaggi di elevata precisione e stabilità;
2. L'apparecchiatura può ricevere automaticamente, disporre automaticamente ed esportare automaticamente i componenti e il layout è un posizionamento accurato;
3. La ventosa è realizzata in materiale siliconico importato, che non lascerà segni sulla superficie della batteria;
4. Adottare la modalità di movimento meccanico a tre assi (rotazione di 180 gradi);
5. Il movimento laterale adotta il modulo motore lineare, che presenta i vantaggi di velocità di movimento elevata, elevata precisione di posizionamento ripetuto e prestazioni stabili, risparmiando il tempo di battitura complessivo;
6. La regolazione del cambio del bordo lungo e corto adotta un meccanismo di bloccaggio rapido, regolazione rapida, semplice, conveniente e affidabile;
