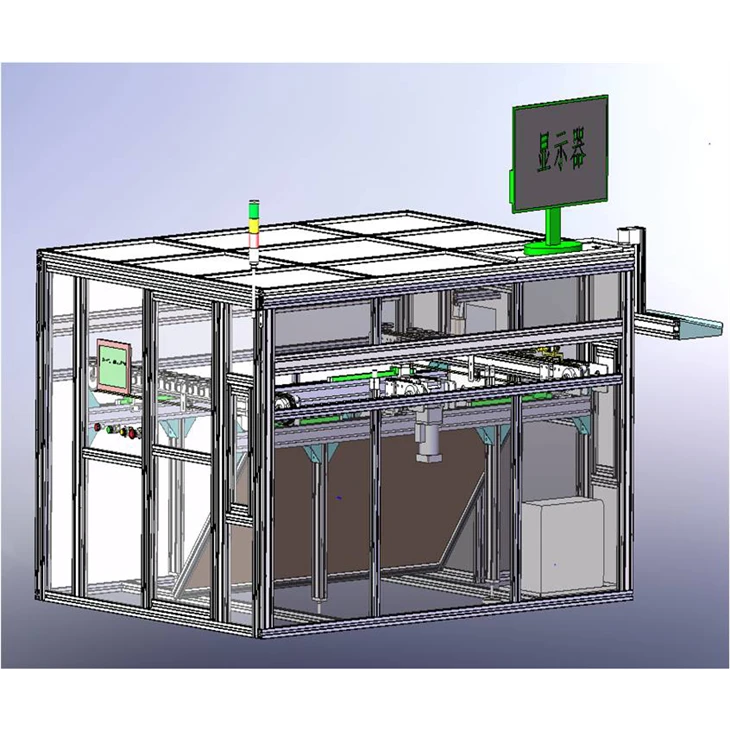

Funzione e introduzione
Tester EL online, altezza di trasmissione 960 mm (può essere progettato in base alla richiesta del cliente), a breve distanza, telecamera singola 1600w/2400w/3200w, luce spenta.
1.Dopo la trasmissione nell'ultimo processo, inviare il segnale.
2. Il tester EL riceve il segnale, la porta segreta è aperta, la trasmissione nell'area di lavoro, la porta segreta è chiusa.
3. Posizionando l'ultima azione, il motore di conversione di frequenza rallenta, il componente arriva alla colonna di posizionamento, il motore smette di funzionare.
4. Azioni della sonda (creare la parte superiore della sonda sul nastro del bus).
5.La fotocamera scatta automaticamente le foto, i risultati del test vengono automaticamente memorizzati nel computer, la sonda si ripristina.
6.La porta segreta è aperta, la trasmissione del componente del motore è in funzione, il componente ha lasciato quest'area, il componente di supporto è stato ripristinato.
7.Quando la parte principale è in funzione, l'operatore deve osservare il componente rilevato in linea con i requisiti.
Parametro principale
Formato modulo:(1580-2000)mm*(800-1000)mm
Tempo di ciclo:<33s
Capacità massima: >2618/giorno,
Operatore in linea:1
Potenza nominale (kw): 1,02 kW,
Pressione(MPa):0.7MPa+0.1,
Dimensione (LXWXH): 2580mmx1900mmx1400mm,
Vantaggio

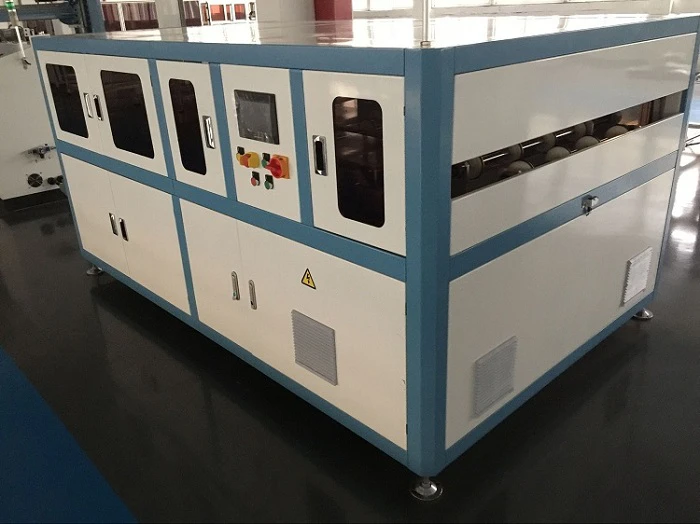

1.La macchina ricoperta da struttura in acciaio, aspetto con vernice a forno, sembra pulita e ordinata
2.Funzionamento automatico, senza necessità di intervento del personale, elevato grado di automazione, buona sicurezza.
3.La fotocamera singola da 1600 W/2400 W/3200 W scatta foto chiare e facili da distinguere
4.Ingresso per la scansione del codice a barre, denominato automaticamente con il codice a barre e salvataggio, immagine filigrana automatica.
5. Definizione del tipo di difetto, cartella della data di generazione automatica della classificazione dei difetti, salvataggio automatico, funzione di query.
6.La macchina dispone di un host per le immagini da salvare e scattare dalle persone.
7. Formato di salvataggio dell'immagine, salvataggio della modifica del percorso.
8. Pixel di visualizzazione delle immagini, il software può essere regolato per soddisfare le esigenze dei diversi clienti.
9.La connessione MES estensibile, i dati e le immagini possono essere caricati direttamente sul server.
|
