Funzione e introduzione
Afferrare il vetro e metterlo sulla linea di trasmissione.

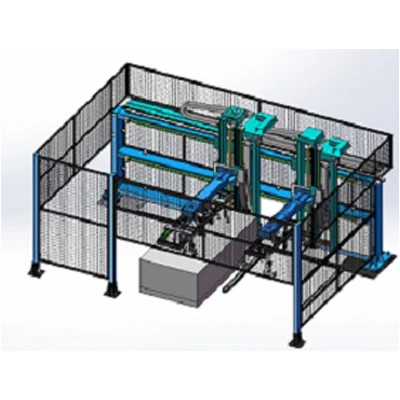

1. Il sistema di caricamento del vetro è costituito da un braccio robotizzato per il movimento del vetro e da un braccio robotizzato per la raccolta della carta.
2.La macchina contiene due stazioni di stoccaggio del vetro e una stazione di stoccaggio della carta.
3. Il braccio del robot in movimento del vetro posiziona il vetro sulla linea di trasmissione, allo stesso tempo il braccio del robot per la raccolta della carta rimuove la carta.
4.La macchina guidata dal servomotore, la ventosa attira il vetro nella stazione designata.
5. Il braccio del robot per il caricamento del vetro ha una struttura a sbalzo e il braccio del robot per la raccolta della carta è una struttura a portale.
Parametro principale
Formato modulo: (1580-2000)mm*(800-1000)mm
Tempo di ciclo :<35s
Max capacity: >2468/giorno
Operatore in linea: nessuno
Potenza nominale: 8,26 kW
Pressione: 0.7MPa+0.1
Voltaggio in ingresso: 380 V
Dimensioni: 4610 mmx2780 mmx2150 mm
Vantaggio
1. La macchina utilizza una struttura in acciaio con corpo del telaio saldato, elevata resistenza, affidabilità e solidità durante il caricamento.
2.La piastra di aspirazione del supporto del vetro è realizzata in poliuretano che non lascia impronte sul vetro durante il caricamento.
3. Il servomotore funziona in modo preciso e stabile.
4. La macchina è dotata di recinzione di sicurezza per garantire la sicurezza del funzionamento.
5.Ridurre l'incertezza del caricamento da parte dell'operatore, migliorare la produzione.
6. La macchina è completamente automatica e non richiede alcuna interferenza umana.
|
