Funzione e introduzione

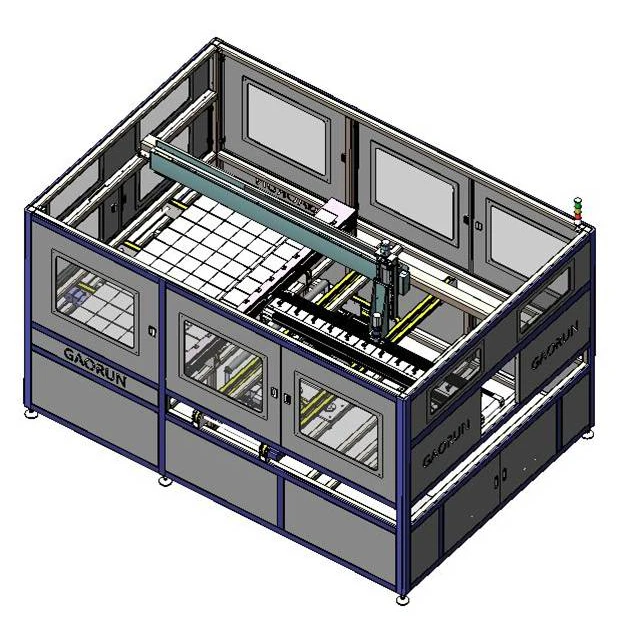

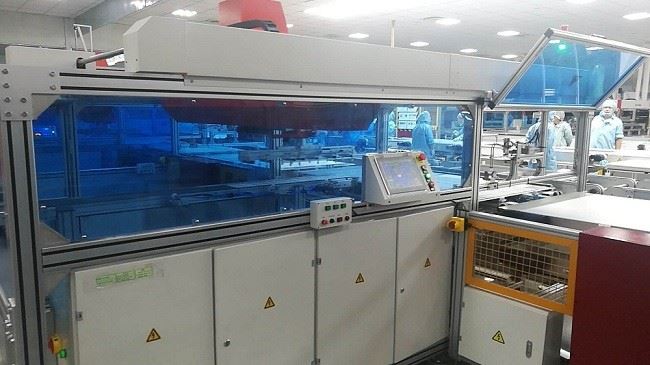

La macchina per la laminazione automatica con bordo lungo in avanti, è uno a uno corrispondente alla macchina per corde automatica. Il bordo lungo della stringa di celle è parallelo al bordo lungo del modulo. La macchina con sistema di layup a set singolo può essere applicata per il layup di 96, 72 e 60 moduli ed è dotata di regolazione del macchinario.
1.Ricezione della cella di stringa della cella di stringa automatica. Prelievo della stringa di celle nel meccanismo di regolazione. Proseguire la regolazione sulla cella di stringa.
2.Ricezione di vetro e materiale EVA dalla linea di produzione. Proseguire la regolazione sulla cella di stringa.
3.Prelevare la stringa di celle dal meccanismo di regolazione. Mettere la stringa di cellule nell'EVA secondo l'elettrodo positivo e negativo. Trasporta il modulo dopo aver terminato tutte le azioni.
4. La cella di stringa può ottenere il posizionamento visivo, il posizionamento della fibra ottica e il posizionamento meccanico.
Parametro principale
Formato modulo:(1400-2600)mm*(800-1100)mm
Tempo di ciclo: il tempo della stringa con 10 o 12 moduli è inferiore a 15 s/tempo
stringa con 6 moduli è inferiore a 10 s
Capacità massima: 2400 /ora
Peso: 400 chilogrammi
Potenza nominale: 4,5 kw
Pressione:0.6-0.8 MPa
Formato di connessione:Φ12
Dimensioni (LXPXA): 3500 mm*2500 mm*2200 mm
Vantaggio
1. La macchina utilizza cinghia e asta a vite azionate da un servomotore per la trasmissione e guidate da una guida lineare, con vantaggi quali posizionamento preciso, funzionamento stabile e alta velocità.
2.La piastra di aspirazione è realizzata in poliuretano che non lascia segni sulla stringa delle cellule dopo l'aspirazione.
3.La macchina è dotata di protezione dallo spegnimento e dal mancato funzionamento dell'aria.
4. La macchina è completamente automatica e non richiede alcuna interferenza umana.
5. La precisione di localizzazione della stringa di celle è ±0,3 mm.
6.Sei stringhe di celle con intervallo compreso tra 1 e 10 mm.
7.La dimensione della stringa di celle è 125/156,6~12 pezzi.
8.Sbarra principale con 2 sbarre/3 sbarre/4 sbarre/5 sbarre.
|
