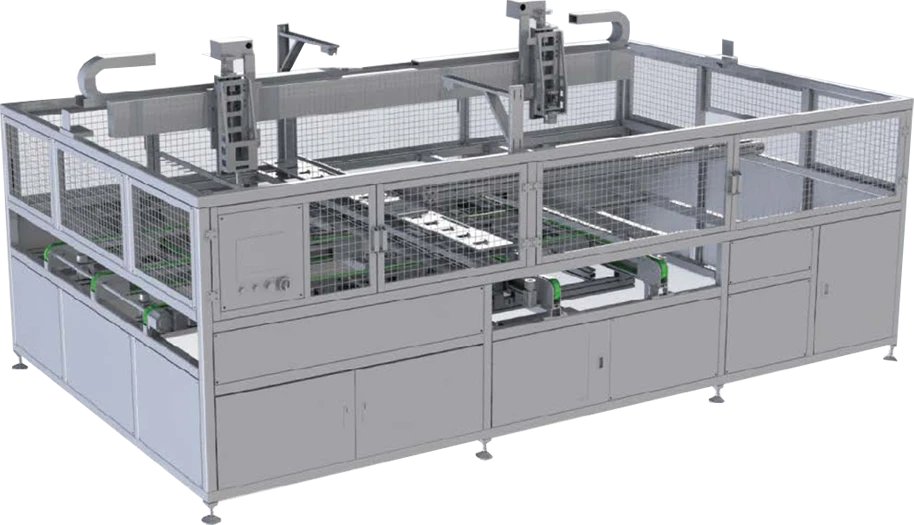

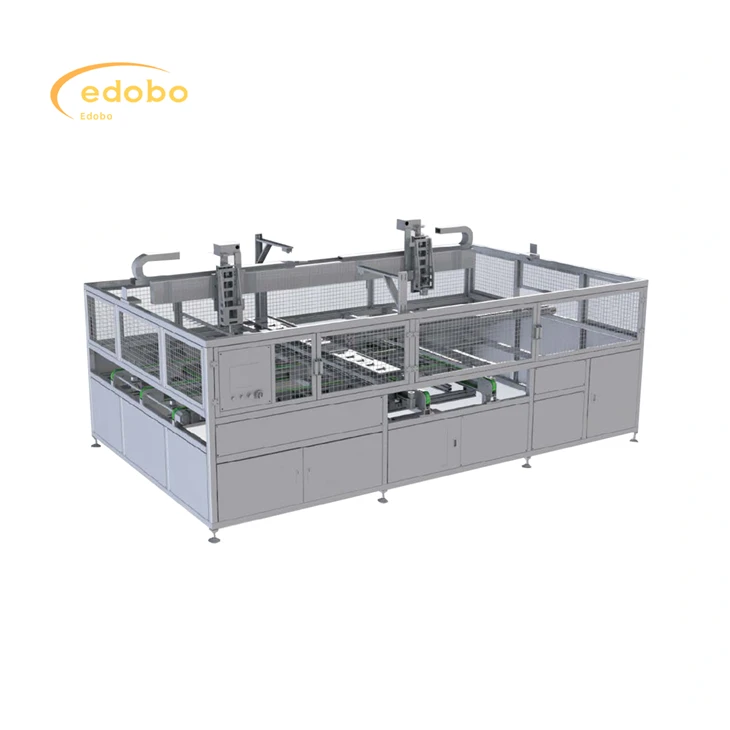

Macchina per la posa automatica del pannello solare per la linea di produzione

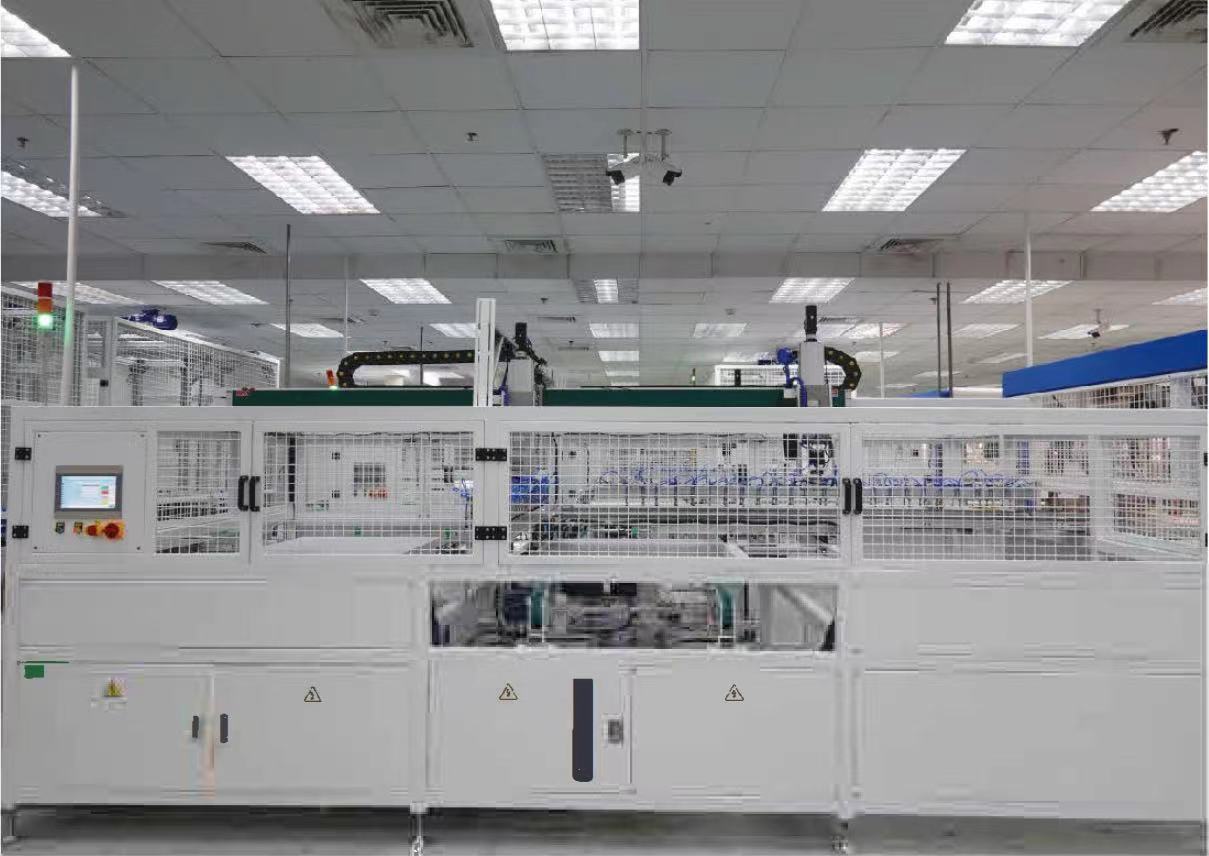

Lay up (tipo meccanico)

1. Il metodo di alimentazione è corto dentro e lungo fuori e la funzione dell'apparecchiatura è di disporli in una sequenza corrispondente. Il lato lungo della stringa di batterie è parallelo al lato lungo del componente. Il sistema di composizione locale può essere utilizzato per disporre componenti da 96, 72 e 60 pezzi e ha una funzione di regolazione meccanica.

2. Ricevere automaticamente le stringhe della batteria, raccogliere le stringhe della batteria in posizioni meccaniche e pre-raddrizzare il vetro

3. Ricevi vetro ed EVA dalla linea di produzione. Raccogliere la stringa della batteria dalla posizione meccanica. Posizionare la batteria in serie sull'EVA secondo gli elettrodi positivo e negativo. Dopo aver completato tutte le azioni, il componente restituisce.

4. La stringa della batteria viene posizionata tramite posizionamento visivo, posizionamento in fibra ottica e posizionamento meccanico.

1. La macchina adotta una cinghia sincrona, azionata da un servomotore e guidata da una guida lineare, che presenta i vantaggi di posizionamento preciso, funzionamento stabile e velocità elevata.
2. La ventosa è realizzata in poliuretano e non lascerà alcun segno sulla batteria dopo l'aspirazione.
3. La macchina è dotata di protezione elettrica e gas.
4. La macchina è completamente automatica e non richiede intervento manuale.
5. La precisione di posizionamento della stringa della batteria è ± 0,3 millimetri
6. Sei cavi di alimentazione distanziati di 1-10 millimetri l'uno dall'altro
7. Compatibile con più stringhe di batterie, dimensioni 156/182/210, 6-12 pezzi
8. Il dito principale delle celle solari è compatibile con 2/3/4/5 dita

♦ Componenti applicabili: componenti convenzionali, a mezza lastra e a doppio vetro con lunghezza 1640-2500mm e larghezza950-1400mm
♦ Battuta di lavoro: 6 secondi/corda
♦ Capacità produttiva massima: 3.400 pz/giorno
♦ Operatore online: 0
♦ Potenza nominale (KW): 6KW
♦ Consumo di gas (l/min): 60 l/min
♦ Pressione (MPa):0.6-0.BMPa
♦ Specifiche dell'interfaccia: 12
♦ Dimensioni complessive (lunghezza*larghezza*altezza): 4770 mm*2840 mm*2250 mm
♦ peso: 2850 kg

1. La cella adotta il posizionamento visivo CCD, che presenta i vantaggi di elevata precisione e stabilità;
2. L'apparecchiatura può ricevere automaticamente, disporre automaticamente ed esportare automaticamente i componenti e il layout è un posizionamento accurato;
3. La ventosa è realizzata in materiale siliconico importato, che non lascerà segni sulla superficie della batteria;
4. Adottare la modalità di movimento meccanico a tre assi (rotazione di 180 gradi);
5. Il movimento laterale adotta il modulo motore lineare, che presenta i vantaggi di velocità di movimento elevata, elevata precisione di posizionamento ripetuto e prestazioni stabili, risparmiando il tempo di battitura complessivo;
6. La regolazione del cambio del bordo lungo e corto adotta un meccanismo di bloccaggio rapido, regolazione rapida, semplice, conveniente e affidabile;
