Attrezzatura di produzione del connettore del pannello solare

Attrezzatura di produzione del connettore del pannello solare

La nostra linea di produzione del connettore del pannello solare presenta una gamma completa di attrezzature automatizzate, lavorando insieme per fornire un processo altamente efficiente. Il sistema si avvia con un alimentatore di filo a lunghezza fissa, dispensando il filo a lunghezze precise. Un alimentatore a filo (trasferimento), utilizzando morsetti, quindi trasporta i fili tagliati tra le workstation. Queste stazioni includono una macchina da taglio e peeling per la rimozione dell'isolamento, una macchina per legare i connettori e una stazione di rilevamento delle dimensioni della crimpatura opzionale per la garanzia della qualità. L'alimentatore del filo (trasferimento) continua a spostare i connettori parzialmente assemblati nella macchina della chiavetta del connettore e la macchina a torcere del dado, automatizzando le fasi finali di montaggio. Una macchina per stripping cavo dedicata prepara i cavi rimuovendo la giacca esterna. Il processo si conclude con una macchina di classificazione offline, che ordina automaticamente i connettori finiti, separando i prodotti buoni (OK) da unità difettose (NG), garantendo che solo i connettori di alta qualità lasciano la linea di produzione. Questo approccio integrato e automatizzato migliora significativamente la velocità di produzione, riduce la gestione manuale e minimizza il rischio di errori.
Invia la tua richiesta

Descrizione

Parametri tecnici

Solar Panels Production Automatic Trimming

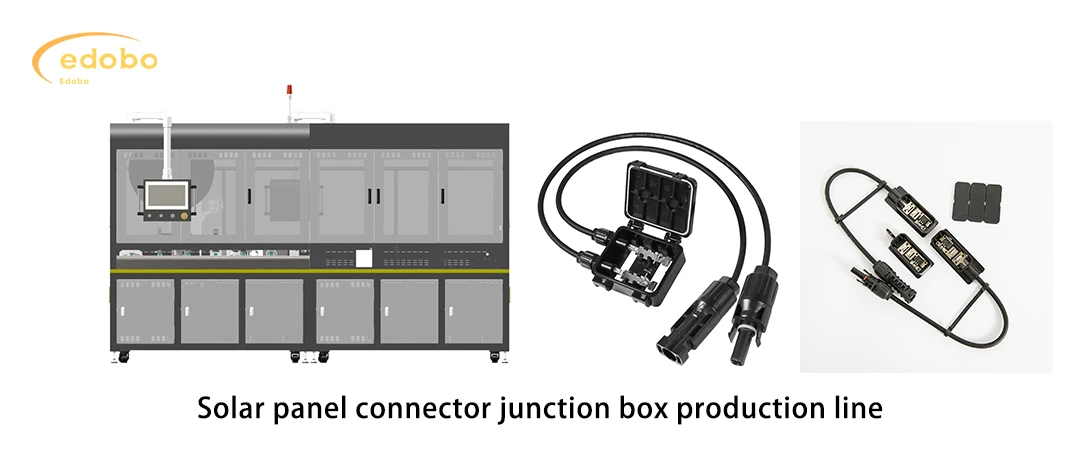

Solar panel connector junction box production line

produc features

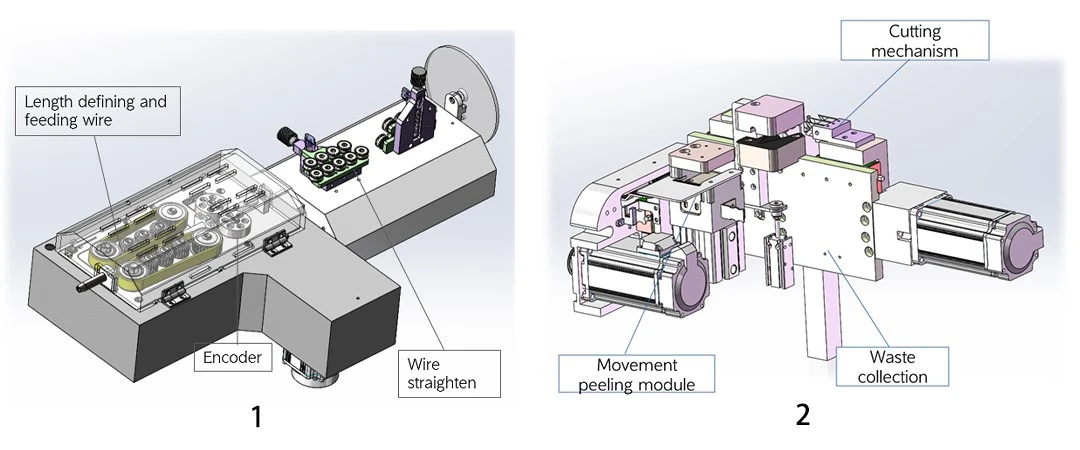

Fixed Length Wire Feeder

1. Alimentatore del filo di lunghezza fissata:Garantisce lunghezze di filo precise e coerenti per l'elaborazione ottimale.

Adottare un sistema completamente servo ed elaborazione a circuito chiuso per garantire la stabilità della lunghezza della linea di taglio;

2. MACCHINA DI CUTTRO E PEELAGGIO:Automatizza il taglio e lo stripping dell'isolamento, preparando i fili per la crimpatura.

Quando si sbucciano, non graffiare o tagliare il filo di rame; Sbucciarsi e skinning

Dotato di un sistema di raccolta dei rifiuti per raccogliere ed elaborare la pelle del filo tagliato.

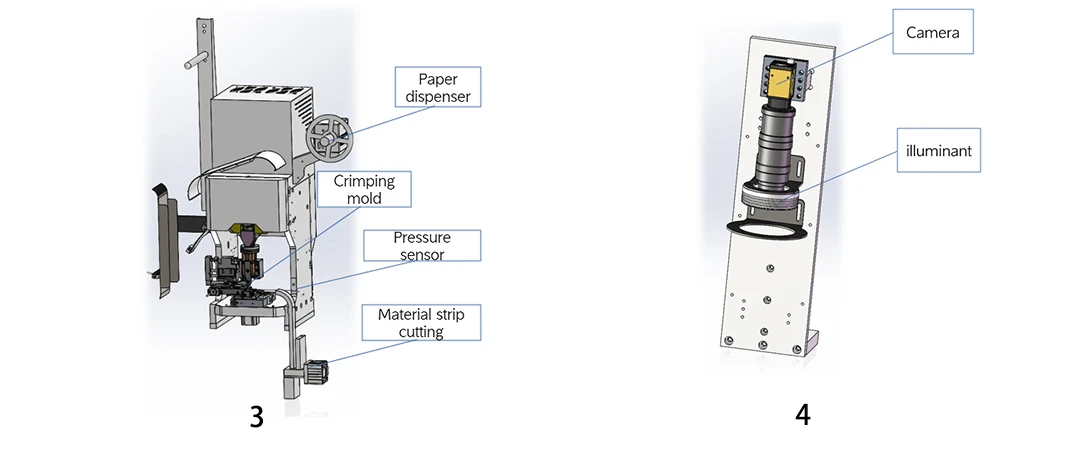

Crimping machine

3. MACCHINA DI CRIMPING:La stazione completa principalmente la crimpatura di terminali e fili. Il potere adotta un sistema servo con una precisione di crimpatura di ± 0. 02mm;

La workstation è dotata di monitoraggio della pressione OES per rilevare la qualità della crimpatura;

4. Station di rilevamento delle dimensioni dei crimp (opzionale):Fornisce il controllo di qualità verificando le dimensioni della crimpatura, garantendo prestazioni coerenti.

Il modulo adotta un sistema visivo per ispezionare principalmente l'aspetto di fili di rame esposti, posizioni di crimpaggio del filo di rame, ecc.;

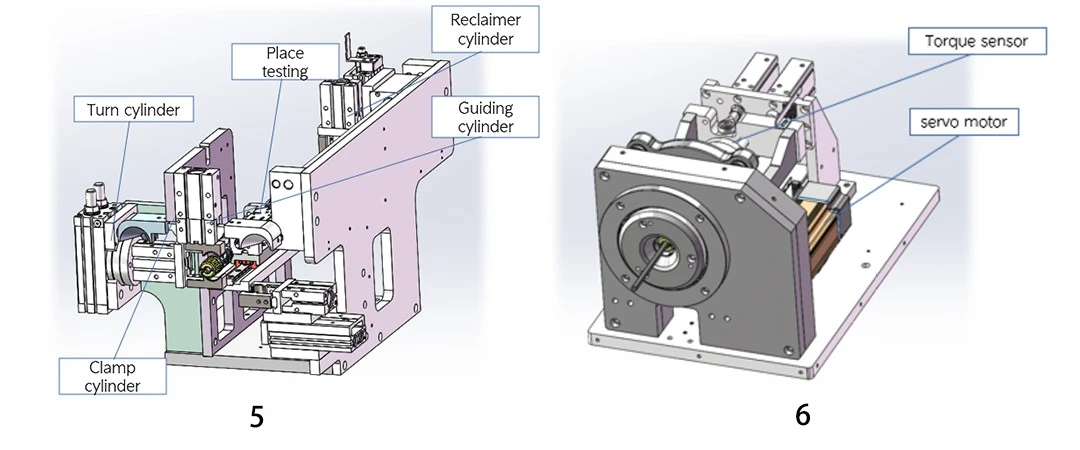

Connector threading machine and nut twisting machine

5.Connector Threading Machine:Automatizza il processo di inserimento di cavi in ​​alloggiamenti del connettore.

La stazione completa principalmente la funzione dell'inserimento di cavi con terminali piegati nei connettori;
La stazione è dotata di sensori in posizione per rilevare se i terminali sono correttamente inseriti;

6. NUCE TWISTING MACCHINE:Accenda in modo sicuro i dadi sui connettori, completando il gruppo.

La stazione è dotata di un sensore di posizione per rilevare se il connettore viene inserito in posizione;
Dotato di un sensore di coppia in grado di rilevare l'entità della coppia in tempo reale

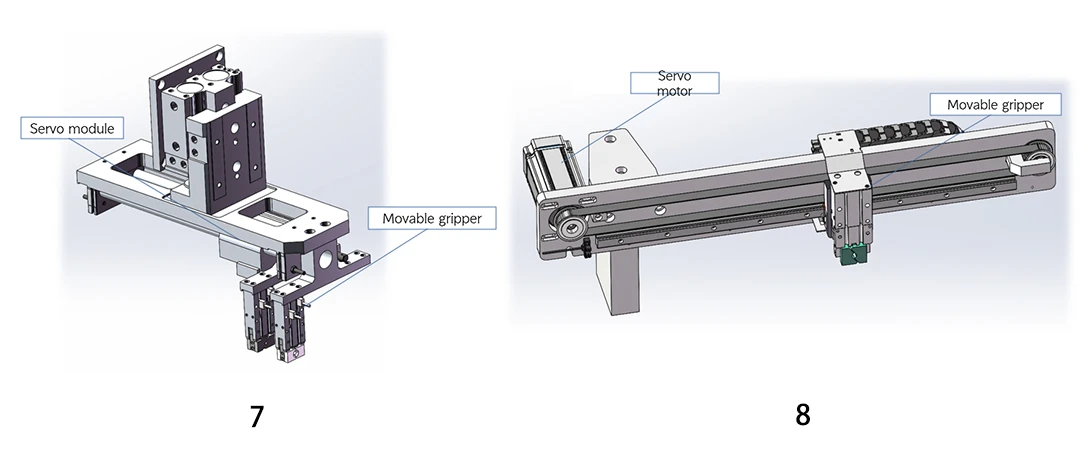

Wire transfer clamp

7. Station di recupero:La stazione completa principalmente il trasferimento di fili per facilitare l'elaborazione dell'altra estremità.

88 Macchina di classificazione: offline:Ordina automaticamente i prodotti finiti, separando le buone (OK) dalle unità difettose (NG).

La workstation completa principalmente l'offline dei prodotti;
L'uso di servi motori può separare prodotti difettosi da buoni prodotti;



Solar Panels Production Automatic Trimming

production machine

Solar Panels Production Automatic Trimming

Caratteristica Specifiche
Gamma di elaborazione Stazioni di montaggio personalizzabili basate sul modello di connettore
Capacità produttiva 15-20 PCS/min
Funzione Assemblaggio completamente automatico di tutti i componenti del connettore
Temperatura operativa 0-40 grado (32-104 grado f)
Umidità 40%-80%
Tasso di qualificazione del prodotto Maggiore o uguale al 99%
Pressione dell'aria 0. 5 mpa - 0. 7 MPa (richiede una fonte di aria secca e pulita)
Alimentazione elettrica AC 220V/50Hz

Solar Panels Production Automatic Trimmingproduct-15-15

Solar Panels Production Automatic Trimming

Solar Panels Production Automatic Trimming

Solar Panels Production Automatic Trimming

Solar Panels Production Automatic Trimming

Solar Panels Production Automatic Trimming
